Ais Mühendislik, KeyLink Technology‘nin Türkiye Resmi Distribütörüdür.

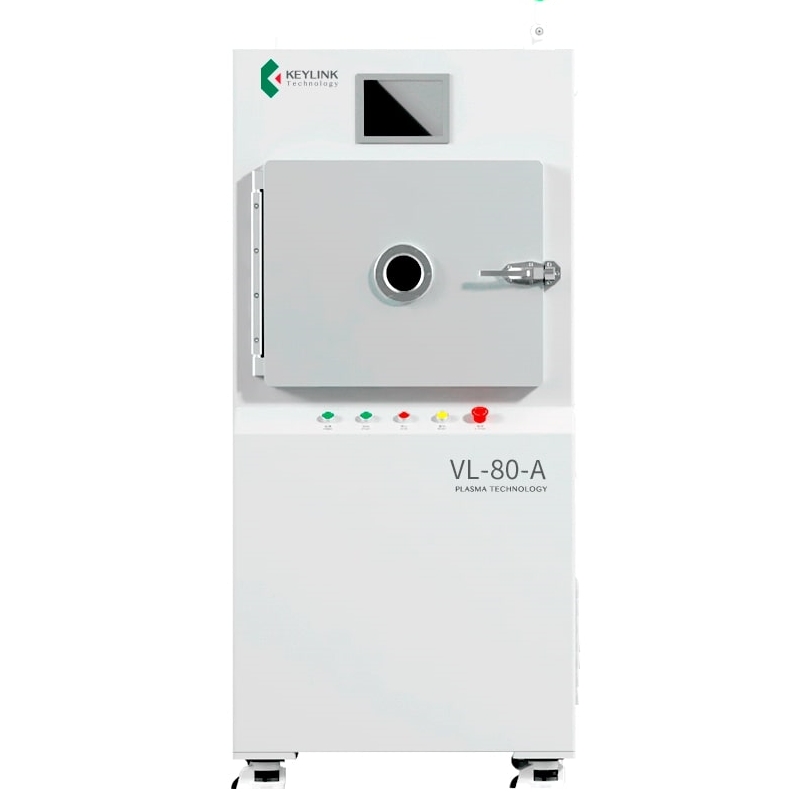

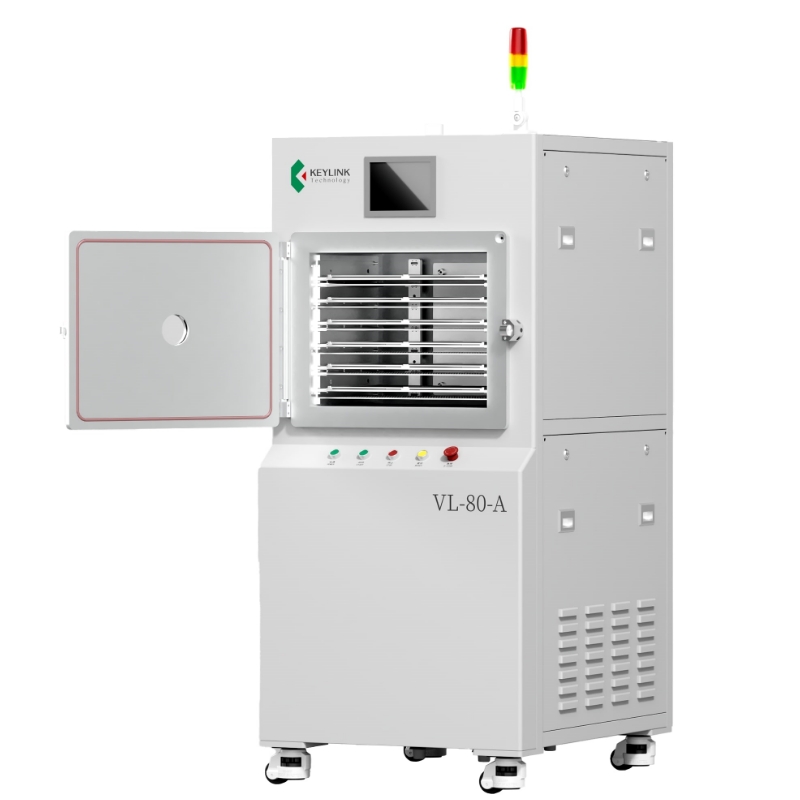

Keylink Technology, Baskılı Devre Kartı (PCB) üretimi ve diğer ilgili uygulamalar için orta boy panellerin işlenmesine yönelik Plazma İşleme Sistemi sunmaktadır.
Vakum Plazma Teknolojisi
Vakum plazma, ürün veya parçanın tüm yüzeylerinin işleme tabi tutulması gerektiğinde en uygun teknolojidir.
- 3D parçalar ve erişilmesi zor alanlar bile eşit ve homojen bir şekilde işlenebilir.
- İşlem, kapalı bir hazne içinde kontrollü bir ortamda, orta vakum seviyesinde (genellikle 0.1-1.0 mbar) gerçekleştirilir.
- Gaz, yüksek frekanslı elektrik alanı ile iyonize edilerek plazma haline getirilir ve hazne plazma ile doldurularak tüm yüzeylerin eşit şekilde işlenmesi sağlanır.
Vakum Plazma Teknolojisinin Avantajları
- Organik ve inorganik kirleticilerin giderilmesi
- Yüzey aktivasyonu
- Yüzey aşındırma (etching)
- Islanabilirlik ve yapışma özelliklerinde önemli iyileştirme
Vakum Plazma Teknolojisi, yüksek hassasiyet ve güvenilirlik gerektiren üretim süreçlerinde üstün yüzey işlem çözümleri sunar.
