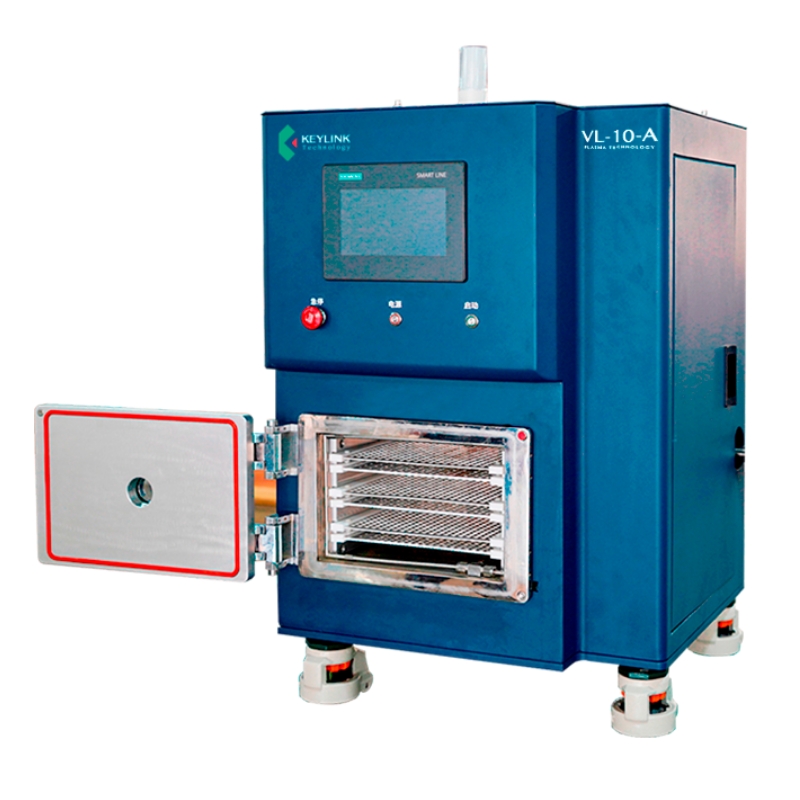

Keylink Technology – Orta Boy Paneller için Plazma İşleme Sistemi
Keylink Technology, Baskılı Devre Kartı (PCB) üretimi ve diğer ilgili uygulamalar için orta boy panellerin işlenmesine yönelik Plazma İşleme Sistemi sunmaktadır.
Vakum Plazma Teknolojisi
Vakum plazma, ürün veya parçanın tüm yüzeylerinin işleme tabi tutulması gerektiğinde en uygun teknolojidir.
- 3D parçalar ve erişilmesi zor alanlar bile eşit ve homojen bir şekilde işlenebilir.
- İşlem, orta vakum seviyesinde (genellikle 0.1-1.0 mbar) kapalı bir hazne içinde kontrollü bir ortamda gerçekleştirilir.
- Gaz, yüksek frekanslı elektrik alanı ile enerji kazanır ve hazne plazma ile doldurularak tüm yüzeylerin işlem görmesi sağlanır.
Vakum Plazma Teknolojisinin Avantajları
- Organik ve inorganik maddelerin giderilmesi
- Yüzey aktivasyonu
- Yüzey aşındırma (etching)
- Islanabilirlik ve yapışma özelliklerinde önemli iyileştirme
Vakum Plazma Teknolojisi, yüksek hassasiyet ve güvenilirlik gerektiren üretim süreçlerinde üstün yüzey işlem çözümleri sunar.
